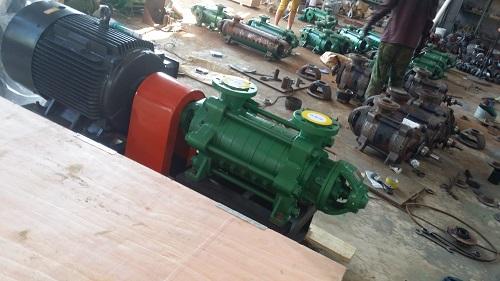

G型鍋爐給水循環水泵簡介
多級鍋爐給水泵主要分為立式鍋爐給水泵和臥式鍋爐給水泵兩系列，它們之間除了結構形式的區別外另一區別是立式鍋爐給水泵采用的是不銹鋼材質沖壓而成，臥式鍋爐給水泵屬于鍋爐給水泵產品材質只有鑄鐵材質，采用的密封形式為填料密封有滴水的現象，該兩系列給水泵主要用于鍋爐給水，所以稱之為鍋爐給水泵。兩系列鍋爐給水泵適于輸送溫度低于120°C的清水或物理化學性質類似于水的無腐蝕性的其他液體，廣泛用于工礦企事業單位的鍋爐給水和城市生活供水。
G型鍋爐給水循環水泵結構說明
G型水泵為多級分段式，其吸入口位于進水段上，吐出口在出水段上均垂直向上，其揚程機根據使用而增減水泵級數。水泵裝配良好瑟否，對性能影響關系很大，尤其是各個葉輪的出口與導葉進口之寧肯對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水段上均直向上，其揚程可根據使用而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的出口與導葉進口之相對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修裝配時務必注意，若有偏差必須調整。
G型鍋爐給水循環水泵特點
立式鍋爐給水泵的特點是重量輕安裝移動方便；密封采用優質集裝式機械密封更換維護方便不用移動電機就能更換密封部件省事省力一個人就能完成，采用機械密封的形式也解決了臥式鍋爐給水泵出現滴水的弊端，所以鍋爐給水泵我們建議選用立式鍋爐給水泵效果更佳。
G型鍋爐給水循環水泵型號參數
|
泵型號 Pump Size |
流量Capacity Q |
揚程 Head(m) H(米) |
轉速 Speed 轉/分 (rpm) |
效率 Eff.η (%) |
必需汽蝕 余量 米 NPSH(m) |
功率Power千瓦(kw) | ||
| 立方米/小時(m3/hr) | 升/秒(1/s) |
軸功率 Shaft Power |
電機功率 Moter Power |
|||||
| G6-25×3 | 6.3 | 1.75 | 75 | 2950 | 45 | 2.0 | 2.86 | 5.5 |
| G6-25×4 | 100 | 3.81 | 7.5 | |||||
| G6-25×5 | 125 | 4.77 | 7.5 | |||||
| G6-25×6 | 150 | 5.72 | 11 | |||||
| G6-25×7 | 175 | 6.67 | 11 | |||||
| G6-25×8 | 200 | 7.63 | 15 | |||||
| G6-25×9 | 225 | 8.58 | 15 | |||||
| G6-25×10 | 250 | 8.53 | 18.5 | |||||
| G6-25×11 | 275 | 10.5 | 18.5 | |||||
| G6-25×12 | 300 | 11.44 | 18.5 | |||||
| G12-25×3 | 12.5 | 3.47 | 75 | 2950 | 54 | 2.0 | 4.73 | 7.5 |
| G12-25×4 | 100 | 6.30 | 11 | |||||
| G12-25×5 | 125 | 7.88 | 11 | |||||
| G12-25×6 | 150 | 9.46 | 15 | |||||
