單級雙吸離心泵的優點有哪些？單級雙吸離心泵的結構圖是什么？關注本篇文章，我們將簡要介紹單級雙吸離心泵的優點及結構圖。
單級雙吸離心泵的優點
1.結構緊湊，外形美觀，穩定性好，安裝方便。
2.穩定運行，優化設計的雙吸葉輪將軸向力降低，葉片形狀具有出色的水力性能，單級雙吸離心泵殼體的內表面和葉輪表面均具有抗氣蝕性能。
3.確保運行平穩，噪音小和使用壽命長。
4.軸封為機械密封或填料密封。可以保證8000小時的運行而不會泄漏。
5.離心泵的安裝形式在組裝過程中無需調整，可根據現場情況使用。離散或水平安裝。
6.自吸裝置的安裝可實現自動吸水，即無底閥，無真空泵，無回流，可啟動離心泵。
單級雙吸泵的結構圖

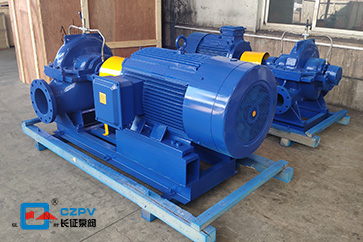

單級雙吸離心泵的外觀如圖所示，單級雙吸離心泵的結構如圖所示。它的主要部件基本上與單級單吸離心泵相似，區別在于：單級雙吸離心泵的葉輪是對稱的，好像它由兩個相同的單吸葉輪連接回 返回，水從兩側進入葉輪。葉輪兩側固定有鍵，軸套和軸套螺母，其軸向位置可通過軸套螺母調節。單級雙吸離心泵的泵蓋與泵體共同形成一個半螺旋形的吸氣腔，并形成了一個向外的蝸殼壓力。單級雙吸離心泵的吸入口和出水口鑄在泵體上，該泵體水平且垂直于泵軸。水從吸入口流出后，沿著半螺旋吸入腔從兩側流入葉輪。因此，該泵稱為單級雙吸離心泵。
泵蓋與泵體之間的連接處水平打開，因此稱為單級雙吸蝸殼式離心泵。單級雙吸離心泵在泵體的安裝位置和葉輪入口外緣裝有兩個防漏環，稱為雙吸漏環。泄漏減少環上有凸出的半圓環，嵌入泵體的凹槽中，起到定位作用。雙吸泵在穿過泵體的泵軸兩端裝有兩組填料密封裝置。少量高壓水通過泵蓋敞開表面上的凹槽流入填料腔，水封循環進入填充腔，起到水封的作用；從進水口方向看雙吸泵，在軸的右端安裝了一個聯軸器。在軸的左端安裝一個聯軸器，泵軸的兩端均由軸承支撐。軸承類型通常使用單列向心球軸承。
