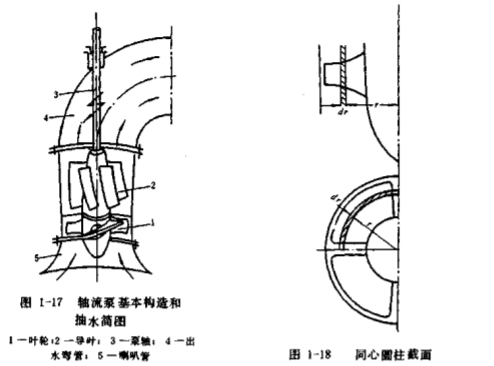

圖為上海長征水泵立式軸流泵基本構造圖，它由葉輪、泵軸、喇叭管、導時和出水彎管等組成。
立式軸流泵葉片安裝在進水池低水面以下，當電動機通過泵軸帶動葉片旋轉時，時片對水產生推力(又稱升力),使水得以提升，水流經導葉后沿軸向流出，
然后通過出水彎管、出水管輸送至出水池。
軸流泵葉片與飛機機翼具有相似的剖面,一般稱葉片剖面為翼型。如果用半徑r和
r + dr的兩個同軸鳳柱面切割軸流泵葉輪，如圖1-18所示， 將切得的微小圓柱層取出并展
于平面上，就得到等距離排列的一系列翼型，稱翼棚，如圖1-19所示。下面研究一個翼型
的繞流情況。由圖1 -19可知，翼型的前端圓鈍、后端尖銳，上表面(葉片工作面)曲率小、
下表面(葉片背面)曲率大。當葉輪在水中旋轉時，水流以速度w與冀弦(連接翼型前、后端點的直線)成a角流過，在翼型的前端處分離成兩股流，它們分別經過翼型的上、下表
面，然后同時在翼型的后端匯合。由于沿冀型下表面的流速要比沿冀型上表面的流速大，
相應的翼型下表面的壓力要比上表面小，因而水流對翼型產生方向向下的作用力R，R在
w#方向分力P，稱為阻力，垂直于W#的分力P,稱為升力。由于葉片只能轉動而不能上下移
動，翼型對水流產生一個反作用力R'，R' 力的大小與R相等，方向向上。R'亦可分解成升
力Py;和阻力Px'。在升力作用下，水沿泵軸上升。葉輪不停地旋轉，水就不斷地被提升，這
就是軸流泵的工作原理。
