從屏蔽泵結構圖中可以看出管道式屏蔽離心泵是由泵體、葉輪、平衡端蓋、下軸承座、石墨軸承、軸套、推力盤、機座、循環管、上軸承座、轉子組件、定子組件、定子屏蔽套、轉子屏蔽套、過濾網、排出水閥等組件構成，屏蔽泵主要零部件有底板、泵體、葉輪、石墨軸承、屏蔽電機定子、屏蔽電機轉子、冷卻水管、閥門等部件構成。

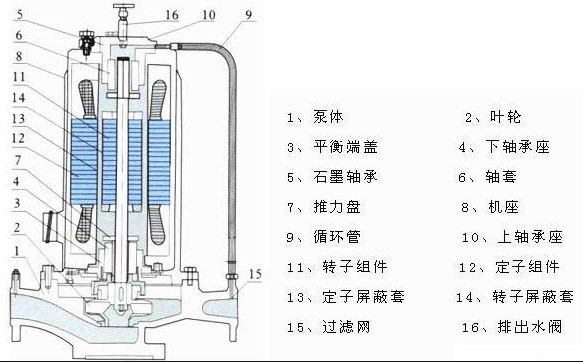

屏蔽泵結構圖

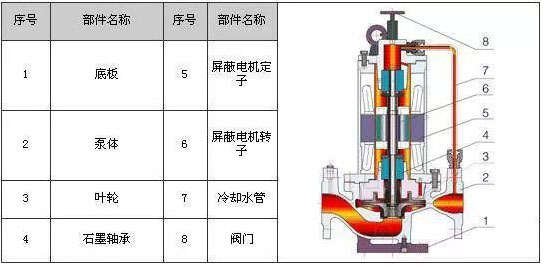

屏蔽泵結構圖（主要零部件）
1.靜密封結構：電機是屏蔽電機沒有動密封，可以做到滴水不漏，確保工作環境沒有受到污染。
2.節能高效：使用CFD計算流體動力學，分析計算出管道屏蔽泵內壓力分布于速度分布關系，優化屏蔽泵的流道設計，保證屏蔽式管道離心泵高效的水力形線進而提高了屏蔽泵的效率。
3.安裝和維修便捷：管道式設計進口出口口徑相同并且在同一條直線上，安裝與維修比較便捷日常維護比較簡單。
4.低噪音：使用靜噪聲設計方法可以減少噪聲污染，噪聲比一般管道泵低百分之三到百分之五。
5、整機性能比較好：使用雙節流環平衡的方法，軸向力平衡效果比較好，可以有效減少電機故障的發生，提高運行中的可靠性與平衡精度，轉子部件動平衡精度是G1.0級。
6、鑄造工藝新穎：屏蔽泵的過流部件(例如泵體、葉輪、泵蓋、密封環等)，使用硅融膠精密鑄造，流道尺寸比較穩定，鑄件成型后使用酸洗工藝去處鑄件表面殘留的附著物，保留金屬的本質，不會因鑄造時的附著物而影響泵送的介質。
7、防爆結構設計：電機為隔爆式電機，適合于各類易燃易爆介質場合泵送。
屏蔽泵結構說明
屏蔽泵為立式水泵結構，管道屏蔽泵由水泵和屏蔽電機兩部分構成。水泵部分主要零部件有葉輪、泵體、密封環構成，電機部分主要零部件有定子、轉子、屏蔽套、軸承座、軸承、推力盤、冷卻管、放氣閥等零部件構成。
屏蔽泵電機選用絕緣繞組。轉子由不銹鋼軸與鑄鋁轉子構成。為了避免泵送液體進入定子與轉子，可以在定子內徑和轉子表面分別用不銹鋼屏蔽套密封。
密封性：泵體法蘭和電機法蘭連接處，機座和軸承座以及定子屏蔽連接處都有耐熱O型密封圈密封。
屏蔽泵葉輪懸臂安裝在電機轉軸上是由鍵與螺母加以緊固。
潤滑與冷卻：使用外循環。當屏蔽泵工作時，由水泵出口處引出少量液體經過冷卻管、后軸承與軸頸間隙、定子轉子間隙、前軸承和軸頸間隙、葉輪后口環構成循環回路(單級)、后一級葉輪進口環組成循環回路(多級)。
屏蔽泵結構圖及結構說明由離心泵廠家總結。推薦圓度：管道屏蔽泵的工作原理及結構圖
