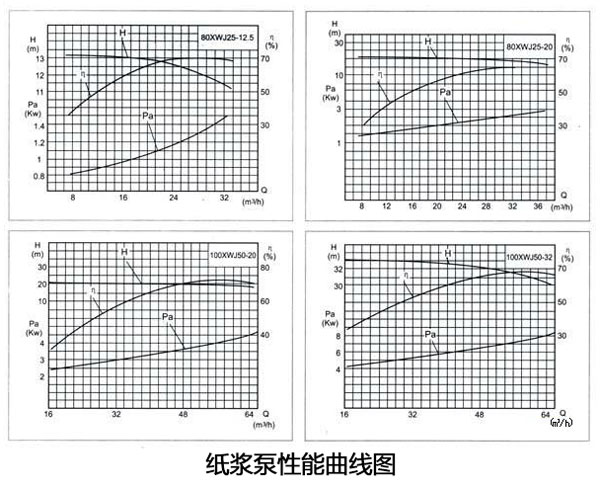

如何看紙漿泵性能曲線圖？有很多人對此抱有疑問。其實只要了解紙漿泵的說明書后很好理解這一問題。紙漿泵型號參數性能曲線圖如下。推薦閱讀：兩相流無堵塞紙漿泵的型號說明
紙漿泵主要型號性能參數有流量（Q）、揚程（H）、軸功率（N）、效率（ η）等。在離心式紙漿泵轉速一定時，紙漿輸送泵的揚程（H）、軸功率（N）、效率（ η）會隨著實際流量（Q）的大小進行變化，水泵節能公司會在每臺紙漿泵出廠前配有紙漿泵使用說明書，便于您更好的了解紙漿泵產品。并且會在無堵塞紙漿泵說明書里繪制紙漿泵型譜圖和性能曲線圖。如上圖所示，節能紙漿泵的性能曲線圖上標有流量和揚程，流量為水泵坐標，揚程為垂直坐標。當揚程升高時，流量下降。能從流量查找處揚程，亦能從揚程查找出流量。可以清楚的看到還有一條效率曲線（ η），中間是高效率區范圍，兩邊會比較低，明確標出流量和揚程在中間端是效率較高的，在對水泵選型時，要注意選取流量、揚程、效率曲線都處于高效區范圍內。4Pa表示的是0.4米的揚程。
紙漿泵的性能曲線圖由水泵廠家總結。
